Китай твердотельных реле промышленности цепи, размер рынка, производство, конкурентный ландшафт и тенденции развития исследования и суждения до 2025 года: Размер рынка промышленности достигает 11,249 млрд. юаней, будет развиваться в направлении миниатюризации и интеграции в будущем
2025-10-18
С быстрым развитием электронных технологий ограничения традиционных механических реле становятся все более заметными, такие как большие размеры, низкая скорость переключения и ограниченный срок службы. В связи с этим в качестве альтернативы появляются твердотельные реле. В твердотельных реле вместо механических переключателей используются полупроводниковые компоненты, что обеспечивает более высокую скорость переключения, более длительный срок службы и большую надежность. Твердотельные реле не имеют физических контактов, что снижает механический износ и электромагнитные помехи, делая их идеальными для приложений, требующих частого переключения и высокой надежности. Данные показывают, что объем рынка твердотельных реле в Китае демонстрировал устойчивую тенденцию к росту в 2015-2024 годах, а в 2024 году объем рынка отрасли вырос до 11,249 млрд юаней, что на 6,6% больше, чем в прошлом году. Ожидается, что в будущем объем рынка твердотельных реле в Китае еще больше увеличится благодаря развитию возобновляемых источников энергии, таких как ветроэнергетикаи фотовольтаика, а также автомобильных зарядных свайи новых энергетических транспортных средств.
Твердотельное реле, сокращенно SSR, - это новый тип бесконтактного коммутационного устройства, полностью состоящего из твердотельных электронных компонентов, которое использует характеристики переключения электронных компонентов (таких как переключающие транзисторы, двунаправленные тиристоры и другие полупроводниковые приборы) для достижения цели соединения и разъединения цепей без контакта или искры, и поэтому также называется "бесконтактным переключателем". Твердотельное реле представляет собой четырехконтактное активное устройство, две клеммы которого служат для входного управляющего сигнала, а две другие - для выходного управляющего сигнала. Оно имеет как усиление, так и изоляцию, очень подходит для управления мощными переключающими приводами, более надежно, чем электромагнитное реле, и не имеет контакта, имеет долгий срок службы, скорость и малые помехи внешнему миру, широко используется.

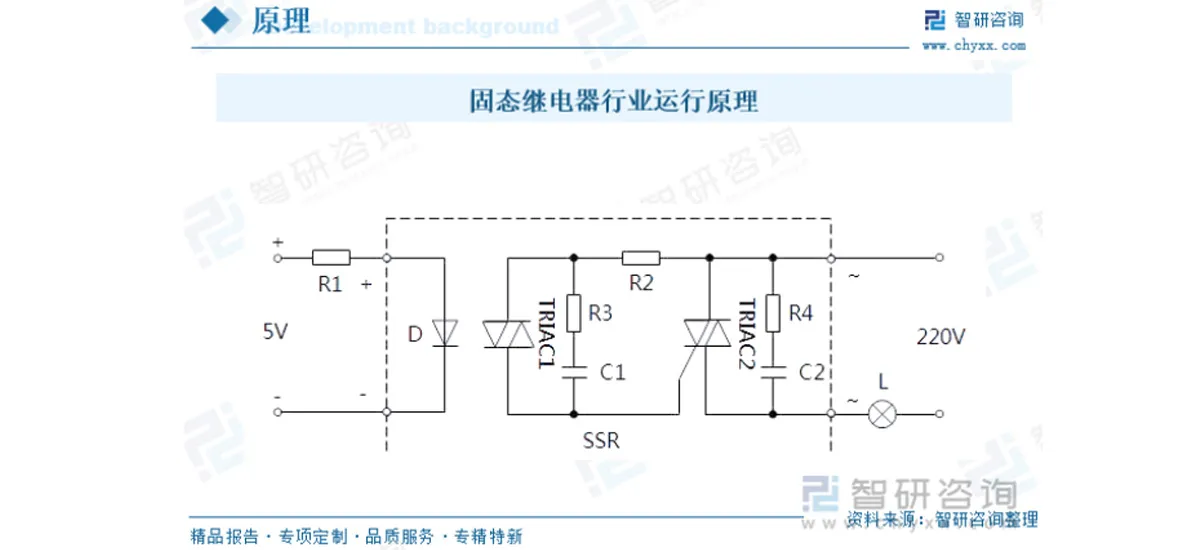

Что касается принципа работы, то, как показано на рисунке ниже, когда постоянное напряжение от схемы управления проходит через токоограничивающий резистор R1, возникает ток около 10-20 мА, который заставляет загораться светоизлучающую трубку D. Этот сигнал загорания вызывает включение маломощного тиристора фотоуправления TRIAC1. Впоследствии TRIAC1 используется для запуска мощного двунаправленного тиристора TRIAC2 в основной цепи, чтобы вызвать его включение. Таким образом, нагрузка L получает питание. Кроме того, остальные резистивные и емкостные элементы на рисунке используются в основном для защиты от перенапряжения и ограничения тока.
Классификация твердотельных реле может быть проведена с различных точек зрения: в соответствии с использованием случаев, есть переменного тока и постоянного тока типа; в соответствии с режимом переключения, есть напряжение нулевой проводимости типа и случайной проводимости типа; в соответствии с выходным переключающим элементом, есть двунаправленный SCR выход типа и однонаправленный SCR антипараллельный тип; в соответствии с режимом установки, есть печатных дорожной платы контактно-включенный тип и устройство типа на металлической пластине основания; в соответствии с входной терминал, есть. По входу, есть тип источника постоянного тока и тип токоограничения последовательного сопротивления; по форме срабатывания, есть тип нулевого напряжения и фазорегулирующий тип.
